電表箱用于制造低壓電纜分支箱箱體的材料是一種樹脂基復合材料。箱體的主要組成分為ABS工程塑料、聚碳酸酯透明PC材料、DMC、SMC四種材料注塑、壓制而成。

電表箱的簡單介紹

電是商品，用電就要付費，隨著科技發展，生活水平的不斷提高，計量電能的電表使用的電費越來越多，如果在生產和生活中不注意安全用電，也會帶來災害。因此，掌握一些基本的電能表安全知識，技多不壓身，可以更好的保護人身和財產安全。下面老王就給您介紹一些電能表安全知識，方便大家學習和使用。

1、配用合適的保險絲。不能用其他金屬絲代替。保險絲的作用是：在電路發生短路或嚴重過載故障時，及時切斷電源，以保證安全。選擇保險絲應根據最大使用功率或電度表的電流值來考慮。

2、考慮電能表和低壓線路的承受能力，電能表所能承受的電功率近似于電壓乘以電流的值。

3、考慮一個插座允許插接幾件電器，所有電器的最大功率之和不能超過插座的功率。

4、換用舊的電度表應送計量部門校驗，加鉛封后才能使用，并應檢查其外觀。如果是新的電度表，要求鉛封完好，附有出廠檢驗合格證。

5、定期校驗電度表，通常每隔3年應對電度表校驗一次。

6、帶金屬外殼的電器應使用三腳電源插頭有些家電出現故障或受潮時外殼可能漏電。

7、每個家庭必須具備一些必要的電工器具，如驗電筆、螺絲刀、膠鉗，適合家用規格的保險絲具和保險絲。

8、對室內配線和電氣設備要定期進行絕緣檢查，發現破損要及時用電工膠布包藏。

9、電表要固定安裝在電表箱內，表箱要封閉。

10、電表要防塵、防雨，安裝有一定高度距離。

電表箱技術規范

DFX-02~15:單相表計量箱有關要求

(1）標識

a）計量箱應有設備銘牌、出廠編號、出廠日期。計量箱統─編號規則為:54+8位流水號。計量箱編號由訂貨方提供。

b)計量室各觀察窗下方和出線開關操作手柄最近處均應有客戶標記位置。

c）國網公司企業標識,位于進線室門上部，安全警示標識位于進線室門中部﹔銘牌位于進線室門下部;供電服務熱線95598標識，位于出線室門中部。

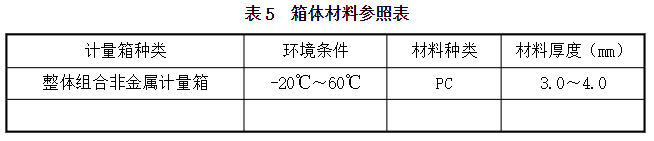

(2）箱體材質:聚炭非金屬材料PC

(3）電器元件

計量箱應設置分級保護，滿足選擇性、靈敏性要求。塑殼斷路器應符合GB/T 14048.2標準要求;單相斷路器應符合GB 10963.1標準要求。箱內電器元件應按國家有關規定通過強制認證（3C認證)

(4）安裝附件

計量室內電能表所有安裝支架及附件，應能滿足同一類型不同型號的電能表安裝，箱體安裝應滿足懸掛、嵌入、落地等安裝方式。

(5）進出線

a）表箱應有防雨措施。

b)每表配線的絕緣銅線不小于4mm'，RS485回路導線應不小于0.5mm'。c）多表位計量箱內各電能表中性線應分表安裝，不得共用。

d）計量箱內應采用絕緣阻燃的導線，色標應為:相線為黃綠紅三色﹔零線為黑色;PE線為黃綠雙色線。

e）進線單元爬電距離大于12mm，電氣間隔大于10mm，出線單元爬電距離大于8mm。f）進線開關室內應配置采集器使用的輔助端子。

g）計量箱內亦采用線槽布線，進出線獨立分開，布線設計合理、工藝過關。i)每個表位要有編號,應在計量表出線端的進戶線上設置“產權分界點”標識。(6）接地

非金屬箱內須預留PE端子，便于箱體與接地網可靠連接。(7）外殼

箱體必須為封閉結構，并有良好的通風散熱結構設計，散熱孔應具有防雨功能并設防護網，應采取防止非正常情況下外部異物插入觸及帶電導體的措施。

(8）功能室

計量箱需分為進線室、計量室與出線室三個部分，進線室、計量室、出線開關室各個功能區之間需有必要的互鎖邏輯關系，能夠滿足供電企業不同專業間，以及供電企業與用電客戶間的責任劃分。各室可按橫式、豎式、混合式排列。

(9)隔板和門

a）多表位表箱的進線室、計量室與出線室的門均獨立。應為內嵌式設計，門軸應有防撬措施;門外不可有外露可觸及的緊固件。

b）計量室門無色透明的防爆材料，滿足抄表管理和防竊電要求。邊框應具有良好的密封性能。

采集器安裝位置應有便于紅外調試終端和單元數據采集。

c）出線室采用兩層門結構，第二層門應能防止無意識的直接接觸帶電導體，但不能防止有意識的行為。

d）進線室應安裝進線開關、分線母排、端子采集器、零線端子等。(分線母排容量應滿足表位戶數要求)

f）出線室第一層門可方便開啟，第二層門由鑰匙控制或計量室內銷控制，外露出線開關操作手柄。

(10）鎖、封

a）電能計量箱的進線室、計量室門必須設置專用門鎖，門鎖外需有一定的防護措施。進線開關室、計量室采用一把鎖控制，平時運行時非授權不能正常打開。非金屬表箱鎖耳損壞后應能更換。

b）鎖具應有一定的防盜、防撬性能，宜通過相應的安全認證。另計量室需封鉛，鎖封處應具有防護措施。以便規范計量封、鎖管理。

c）可根據需要具備用戶操作電能表巡顯按鍵功能。( 11）設備布置

a）直接接入式計量箱應設置進線開關室、計量室和出線開關室;經互感器接入式計量箱應設置進線開關室、計量室、互感器室和出線開關室。各功能區應獨立分開，采集器宜安裝在進線開關室內。

b)電能表、用電信息采集終端應分別安裝在固定夾具、安裝架或柵板上。c）電能表與電能表之間的水平距離不應小于30mm，垂直距離不應小于80mm;d）試驗接線盒、電能表、用電信息.采集終端與殼體之間的距離不應低于60mm;e）電能表正面與觀察窗之間的距離應為15-20mm之間;

f）電能表、用電信息采集終端與試驗接線盒之間的垂直距離不應小于40mm;g）電能表、用電信息采集終端之間的水平距離不應小于80mm。

h）計量箱進線開關室應設置開箱報警門控接點，且宜在進線開關室或計量室內預留開箱報警器安裝位置。

( 12）功能配置

a)計量箱能夠?qū)崿F(xiàn)遠程費控和停送電等功能，設備配置應能滿足用電信息采集終端、智能電表型式和技術規范要求。應預留通訊和控制等信號線、纜的上、下行通道,以保證通訊和控制的暢通。

b）經互感器接入式計量箱可利用集抄通道或其它通訊方式實現遠程開箱報警或開箱跳閘功能，直接接入式計量箱宜通過集抄通道或其它通訊方式實現遠程開箱報警。

c）直接接入式電能表應選擇內置跳閘繼電器實現管理控制

(13）排列

多表位計量箱計量室內電能表的排列從左向右依次為第1路，第2路..第N路。多表位計量箱的高度及各元件的相對位置應盡量保持統一，便于后期拼裝。

( 14）箱內布線要求

a）箱內導線安裝工藝質量應符合相關標準，接線正確，電氣連接可靠，接觸良好，配線整齊美觀，導線無損傷。

b）電流及電壓回路導線應采用絕緣銅質線，中間不應有接頭，除試驗接線盒外不得有任何接點或端子。

c)電壓、電流回路導線均應加裝與圖紙相符的端子編號，導線排列順序應按正相序(即黃、綠、紅色線為自左向右或自上向下)排列。

d)485通信線按表計橫排方式并接，經端子接入采集器﹔采集器、報警器電源線應經端子接入。( 15）220V電能計量箱電氣保護應滿足以下要求;

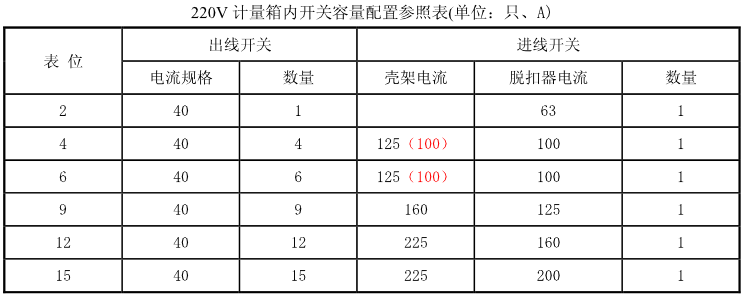

a)2戶以下計量箱進線應采用兩極總斷路器，2戶以上計量箱進線宜采用三相四線供電，配置塑殼式三極低壓斷路器,出線開關安裝兩極斷路器。

b）220V計量箱內具體開關為配德力西開關

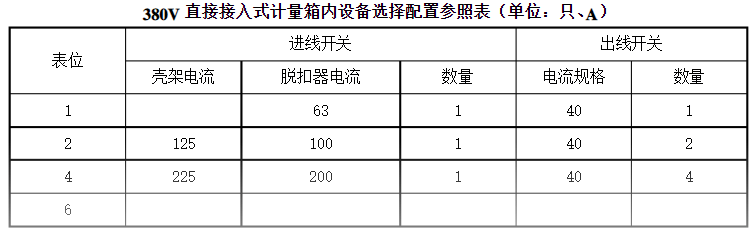

( 17） 380V電能計量箱電氣保護應滿足以下要求:

a）計量箱進、出線開關采用三極斷路器;

b）380V計量箱內具體開關配置德里西開關

28表位電表箱制作中的注意事項

多表位的電表箱在生產中比單表位和3表位、5表位的的要復雜的多，需要注意的事項也很多，如果師傅的手藝不好，工藝考慮的不周全，就會出差，或做出的產品很難看，老王今天就把28表位的電表箱的制作方法推薦給大家。

1、什么是多表位電表箱?

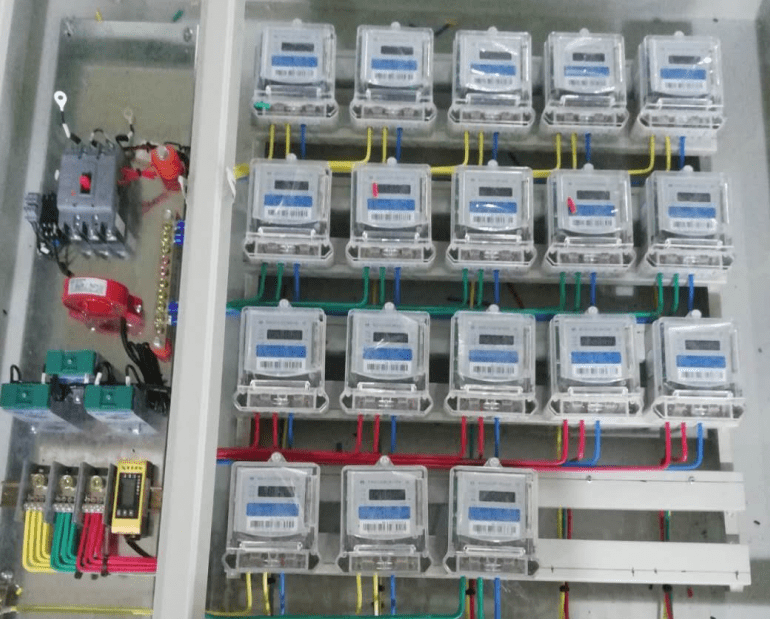

電表箱也是配電箱的一個類型，單相28表位電表箱就是把28臺單相電表組裝在一個箱體里面，電表根據負荷選擇是40A/60A/80A,,箱體可以采用不銹鋼外殼、冷板噴塑外殼、透明箱體等，再通過相應的空開和導線連接起來。

2、單相28表位電表箱的生產流程：

A. 根據甲方電氣圖，來設計電表箱內各個元器件的布局等。

B. 根據甲方要求確定元器件的品牌、規格、數量等。

C. 根據選擇的元器件，確定箱體的尺寸、材質等。

D. 根據電表的電流選擇適宜的導線。

E. 根據設計清單，采購所有材料。

F. 產品施工。

G. 產品包裝。

3、單相28表位電表箱組裝時需要注意的事項：

A. 防止過流過載、短路的狀況發生。當電器線路出現故障或者超負荷使用時，電流達到設定過載負荷極限時就會觸發過流、過載或短路保護功能，能有效的避免用電安全事故。

B. 熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開漏電保護。

C. 當被保護線路的相線直接或通過非預期負載對大地接通，而產生緩慢變化的剩余電流，當該電流大于一定數值時，保護器切斷該線路，起到保護作用。

D. 此外在生產過程中要注意導線要接緊，特別是電表的連接線一定要打緊，避免燒表，引起故障。

三相四線電表箱

按電表的分類可把表箱確定為單相表箱和 三相表箱;按材質可分為透明電表箱、塑料電表箱、鐵殼表箱和不銹鋼表箱。今天老兵就重點介紹一下三相四線電表箱。

1、什么是三相四線：

我們常說的220v電壓叫單相電，有兩根線,一根火線,一根零線.火線經過負載如電燈等用電器后經零線形成回路; 在380V低壓配電網中，輸電線路一般采用三相四線，其中A,B,C分別代表三條線路三相，還有一條是中性線N(區別于零線，在進入用戶的單相輸電線路中，有兩條線，一條稱為火線，另一條稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路，而三相系統中，三相自成回路，正常情況下中性線是無電流的)，故稱三相四線制;在380V低壓配電網中為了從380V相間電壓中獲得220V線間電壓而設N線，以便進行三相供電平衡的之用。

2、三相四線電表：

三相四線電表按負荷的大小可分為40A、60A、80A、1.5(6)A，其中40A、60A、80A為直接接入式電表，而1.5(6)A的電表需要接互感器才能正常使用。

3、元器件的選用：

根據所選擇的負荷大小、電表的大小，再確定塑殼、微斷的大小，(如125A,100A,40A,32A,16A等)以及選擇適宜的銅排或?qū)Ь€。

4、三相四線電表箱：

三相四線電表箱有單表位的(一表一箱)、雙表位的(兩塊表共用一個表箱)、多表位的(4塊表、6塊表、8塊表、10塊表....等一起裝在一個電表箱里)等。

電表箱的接線方法

都知道電表箱按電壓的種類可分為單相電表箱和三相電表箱，今天給大家介紹的是單相電表箱的接法。

1、單相電表箱： 我們常說的220v電壓叫單相電，有兩根線,一根火線,一根零線.火線經過負載如電燈等用電器后經零線形成回路;比如我們的住戶，用來計量電量，把電表放在電表箱里就是單相表箱。

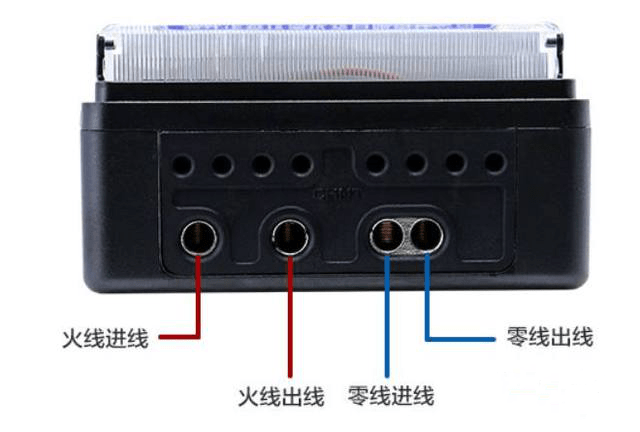

2、 單相電表的接線：?jiǎn)蜗嚯姳淼撞坑兴膫€(gè)接線孔，從左到右，分別接火線進線、火線出線、零線進線、零線出線：

3、名詞解釋：進線就是電的來源方向;出線就是電經過這里后去到的方向。此處的進線，就是上一級元件的出線：電表的進線來自是它的上一級單元總配電箱或小區配電室里的斷路器;電表的出線，必須也是一個斷路器，經過這個斷路器，才能與住戶配電箱分流。

4、單相電表箱：由單相電表、斷路器、導線浪涌、箱體、地排等根據供電線路圖合理的搭配組裝而成的產品就是單相電表箱。
