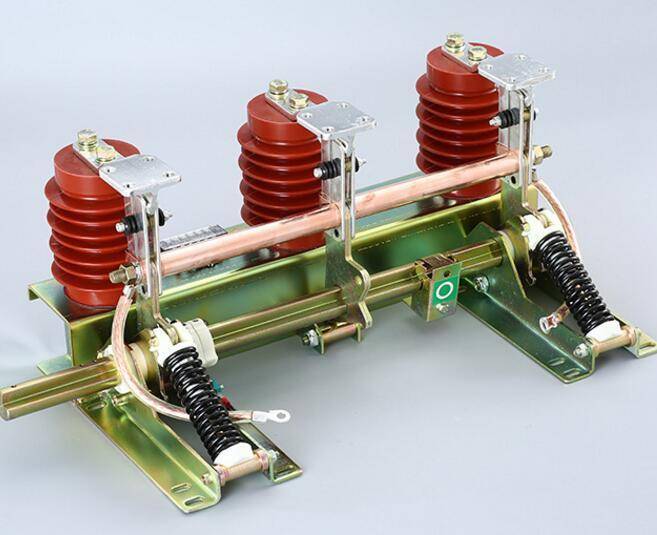

接地開關是指釋放被檢修設備和回路的靜電倚以及為保證停電檢修時檢修人員人身安全的一種機械接地裝置。它可以在異常情況下（如短路）耐受一定時間的電流，但在正常情況下不通過負荷電流。它通常是隔離開關的一部分。

接地開關的功能類型簡介

接地開關是指釋放被檢修設備和回路的靜電倚以及為保證停電檢修時檢修人員人身安全的一種機械接地裝置。它可以在異常情況下（如短路）耐受一定時間的電流，但在正常情況下不通過負荷電流。它通常是隔離開關的一部分。

簡介

接地開關是用于將回路有意接地的一種機械開關裝置。

接地開關在異常條件（如短路）下，可在規定時間內承載指定的額定短路電流和相應的峰值電流；但在正常工作條件下，不要求承載額定電流。

接地開關和隔離開關經常被組合成一臺裝置使用。此時，隔離開關除了具有主觸頭外，還帶有接地開關以用于在分閘后將隔離開關的一端接地。主觸頭和接地開關通常以這樣的方式實現機械聯鎖，即當隔離開關閉合時接地開關不能閉合，而當接地開關閉合時主觸頭不能閉合。

接地開關按結構形式可分為敞開式和封閉式兩種。前者的導電系統暴露于大氣中類似隔離開關的接地刀閘，后者的導電系統則被封閉在充SF。或油等的絕緣介質中。

接地開關需要關合短路電流，必須具備一定的短路關合能力和動、熱穩定性。但它不需要開斷負荷電流和短路電流，故沒有滅弧裝置。閘刀的下端通常經過電流互感器與接地點連接。電流互感器可給出信號供繼電保護用。

各種結構形式的接地開關均有單極、雙極和三極之分。單極只用于中性點接地系統，雙極和三極則用于中性點不接地系統，共用一個操動機構進行操作。

功能

(1)檢修線路時的正常工作接地。當斷路器所在線路需檢修時，斷路器處于分閘位置，兩側隔離開關均打開，處于分閘狀態。接地開關合閘，用于正常工作接地。以保證設備和檢修人員的安全。

(2)切合靜電、電磁感應電流。在兩條或多條共塔或鄰近平行布置的架空輸電線路中，當某一回或幾回線路停電后，由于它與相鄰帶電線路之間產生電磁感應和靜電感應，在停電的回路上將產生感應電壓及感應電流。因此用于這類線路的接地開關。

(3)關合短路電流。對具有額定短路關合電流的接地開關，應能在任何外施電壓包括其額定電壓，任何電流包括其額定短路關合電流下關合。接地開關具有的額定短路關合電流，等于額定峰值耐受電流。

類型

接地開關根據其所安裝位置要求的不同，分為檢修用接地開關(ES)和故障快速關合接地開關(FES)兩類。

(1)檢修接地開關（ES）用來接地或開斷的開關設備。設備檢修時，在可能來電的各側形成明顯的接地點。主要有母線接地開關；出線、進線（裝設在主變壓器斷路器母線側及出線側、線路斷路器母線側）的接地開關等。

(2)故障快速關合接地開關（FES）具有關合短路電流及開合感應電流的能力，由電動彈簧機構操動。故障接地開關適用于線路出線側接地開關，故障接地開關作為檢修時的保護裝置，并具有關合短路電流及開合感應電流的能力，所以是一種重要的保護裝置，分、合由電動彈簧機構操動，一般裝設在線路出線隔離開關的線路側，并與相關的隔離開關、斷路器有電氣連鎖。

接地開關的驗收檢查

1、外觀：

1)外表清潔完整。瓷套表面無裂縫傷痕；

2)絕緣子金屬法蘭與瓷件的膠裝部位涂以性能良好的防水密封膠；

3)油漆應完整，相色標志正確。

2、操作機構箱檢查：

1)機構箱內二次接線連接緊固；

2)傳動裝置、二次小開關及閉鎖裝置應安裝牢固；

3)加熱器型號符合標準、可以正常工作。

3、支架及接地情況檢查：

1)支架及接地引線應無銹蝕和損傷，接地應良好；

2)接地引下線有明顯標志；

3)接地引下線的同定螺栓應裝行彈墊。

4、接線情況檢查：

電氣連接可靠，螺栓緊固應符合力矩要求，各接觸面應涂有電力復合脂；引線松緊適當，無明顯過緊過松現象。

5、功能驗收（操作試驗）：

1)遠方、就地操作時，接地開關與其傳動機構的聯動成正常，無卡阻現象；分、合閘指示正確；

2)接地開關與隔離開關等的機械、電氣閉鎖滿足相關要求，閉鎖裝置應動作靈活、準確可靠；

3)合閘時三相不同期值應符合產品的技術規定；

4)相間距離及分閘時，觸頭打開角度和距離應符合產品的技術規定；

5)動、靜觸頭應接觸緊密良好。

雙電源自動切換開關不轉換的原理分析

一、雙電源自動切換開關不轉換原因

1、首先很有可能是因?yàn)殡p電源開關并沒有完全的轉換到自動位置上，同時在操作這個動作的時候需要注意將手自動轉換開關都調整到自動位置。

2、再有就是欠電壓脫扣器沒有執行動作，需要檢查電壓和脫扣器本身的電壓等級是不是相互匹配一致范圍在V≥85%。

3、其次也有是因?yàn)閿嗦菲鞯姆謩?lì)機構沒有復位而導致雙電源自動開關不轉換，因此要對機械聯鎖裝置進行檢查，確保不存在松動和卡滯等現象。

4、時間繼電器不動作的話也會出現不轉換，所以最好是對繼電器的線圈電壓進行檢查看看是不是正常的。

5、最后就是雙電源自動轉換開關的備用電源沒有電壓，使它不能自動轉換同時檢查備用的電源電壓狀態確認是否正常并且熔斷器沒有熔斷。

雙電源自動轉換開關

二、雙電源自動轉換開關不動作原因

確切的講該故障可以分為兩種狀態，一種是不動作但控制器的燈亮著，另一種則是不動作控制器的燈不亮著，這里就主要講講對于雙電源自動轉換開關發生這種故障的時候該如何解決。

1、不動作但控制器燈亮

首先需要準備兩件可能要用到的工具都有一字或者十字螺絲刀以及萬用表，然后要確認雙電源自動轉換開關在通電的狀態下，通常來講它的控制器指示燈是有電源狀態指示和合閘指示的。其次要是電源狀態燈是常亮則說明電源的接入和接觸良好性沒有問題，接下來要將控制器調整至手動狀態對分合閘動作進行操作。最后同樣在手動狀態下對雙電源自動轉換開關進行分合閘并且控制器面板上的指示燈亮著，則說明手動狀態是沒有問題的。

如果不能夠進行手動分合閘的話，此刻我們應該先將電源斷開采用手柄來操作轉換動作，這樣做的目的是檢查雙電源轉換開關的本體是不是正常，當發現設備自身是正常的而且兩邊都是處于導通狀態的情況下，則可以確定其控制器存在故障建議更換雙電源自動轉換開關的控制器。還有一種現象就是手動狀態下不可以操作分合閘的時候，通常來說就是輸出繼電器已經損壞了。再有就是在手動狀態正常的時候，需要將雙電源轉換開關轉換到自動狀態，并且電源指示燈亮但是任然不動作說明需要更換控制器。

2、不動作同時控制器燈不亮

前提是雙電源自動轉換開關是處于電源已經接入的狀態并且?guī)щ姷那闆r下，可利用是萬用表電壓檔對熔斷器的兩端進行測量，要是有電壓顯示就說明熔斷器已經損壞，相反兩端測量沒有顯示電壓正面熔斷器是正常的，如果是損壞那建議重新更換熔斷器。然后根據下面的接線圖確認實際的安裝是不是正確的，出現錯誤應該及時的更改接線。最后就是利用萬能表和螺絲刀檢查雙電源自動轉換開關的接線端子是否存在虛接和不牢固等現象，要是有的話建議將其緊固確保牢靠。

雙電源自動轉換開關是集開關與邏輯控制于一體、真正實現機電一體化的自動轉化開關，雙電源切換開關使用于交流50HZ、額定電壓至440v、約定發熱電流至1600A的工企業配電設備中，具有電壓檢測、通信接口、電氣機械互鎖等功能；可實現全自動、遠程控制、強制置“0”、緊急手動操作，廣泛用于供電系統的主用電源與備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。開關由控制線路板發出各種邏輯命令來管理電機，由電機帶動開關主體部分的操作機構，快速接通分段電路或進行電路轉換，通過明顯可見狀態實現安全隔離。

電磁操動機構的原理及優缺點

電磁操動機構又名電磁操作機構。電磁操作機構是利用合閘線圈中的電流產生的電磁力驅動合閘鐵芯，撞擊合閘四連桿機構進行合閘的的操作機構，其合閘能量完全取決于合閘電流的大小。

原理

以廣泛應用于10kV和35kV斷路器的CDI0型電磁操動機構為例，介紹電磁操動機構的基本結構和動作原理：

CD10型電磁操動機構能手動和遠距離控制分閘和合閘，適于實現自動化，但它需直流操作電源。它主要由做功元件、連桿系統、分合閘裝置和緩沖法蘭等部分組成。

分閘時，跳閘鐵芯上的撞頭因手動或遠距離控制使跳閘線圈通電而往上撞擊連桿系統，使搭在L形搭鉤上的連桿滾軸下落，于是主軸在斷路彈簧作用下轉動，使斷路器跳，并帶動輔助開關切換。斷路器跳闡后，跳閘鐵芯下落，正對此鐵芯的兩連桿也恢復到跳閘前的狀態。

優點

①結構簡單，加工容易。

②可遙控操作和自動重合閘。

③機構輸出特性與本體反力特性配合較好。

缺點

①合閘電流大，要求大功率的直流電源。

②由于合閘電流大，一般的輔助開關、中間繼電器觸點等很難投切這么大的電流，因此，必須另配直流接觸器，利用直流接觸器的帶消弧線圈的觸點來控制合閘電流，從而控制合、分閘。

③動作速度低，合閘時間長，電源電壓變動對合閘速度影響大。

④耗費材料多。

⑤由于戶外式變電所開關的本體和操作機構一般都組裝在一起，這種一體式的開關一般只具備電動合、電動分和手動分的功能，而不具備手動合的功能，因此，當機構箱內出現故障而使斷路器拒絕電動合閘時，就必須進行停電，打開機構箱進行處理。否則將無法正常送電。而彈簧操作機構則具備電動儲能、電動合、電動分、和手動儲能、手動合、手動分的功能，彈簧操作機構即使出現拒絕電動合閘的情況，也可就地手動合閘送電，而不需立即進行停電處理。這是彈簧操作機構優于電磁操作機構的地方。

盡管電磁操作機構存在以上缺點，但由于其結構簡單的優點，使得電磁操作機構機構箱內出現故障而使斷路器拒絕電動合、分閘的情況很少發生。
