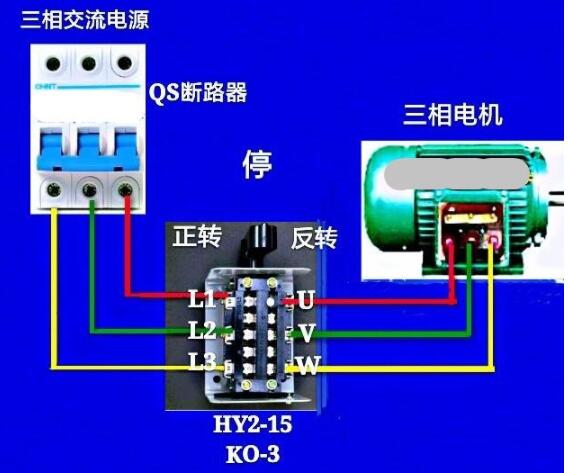

三相倒順開關接線可以參考下圖所示。

三相倒順開關主要用作為簡單的電動機控制電路中，其控制電機功率在4.5KW一下。

倒順開關又稱為可逆轉換開關，常用的型號為HY2-15 KO-3，其在它的內部已經將轉換相序的接線已經接好，使用者只需要將它的輸入端子的L1、L2、L3接三相交流電源的輸入，將倒順開關的U、V、W輸出的三根接線端子接至三相電動機即可。如上圖所示。

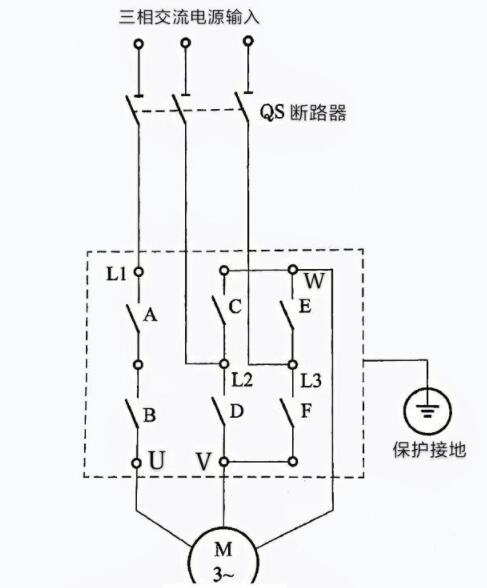

下圖為倒順開關的工作原理圖。

倒順開關是一種手動開關，它不但能夠接通和分斷電源，而且還能夠改變?nèi)嚯娫摧斎氲南嘈?，直接實現對電動機的正/反轉控制。

倒順開關有6個接線端子：L1、L2和L3，分別接三相交流電源或經過小型斷路器的輸出端子上，U、V、W分別接電動機的輸入端子上即可。

倒順開關手柄上有三個位置，即“順”、“?！薄ⅰ暗埂?，內部有6個動合觸頭A、B、C、D、E、F，當手柄處于“停”位置時，倒順開關的6個動合觸頭均處于斷開狀態，所以電動機得不到電而不運行。當手柄撥至“順”位置時，動合觸頭A、B、D、E閉合，線路接通，電動機與三相交流電源形成完整回路，得電開始正轉。當手柄撥至“倒”位置時，動合觸頭A、B、C、F閉合，線路與電動機的三相輸入形成完整回路而得電，開始反轉運行。（三相交流電動機在要求反轉時，只需要改變兩相相線的相序，既可以改變方向運行）。

這種結構的倒順開關，無論什么情況下，它必須得經過中間“?！钡奈恢?，才能夠改變方向運行，這樣是為了避免操作不當產生故障而燒壞電機線圈。
